Trojfázový mechanický elektromer, 3 x 230 / 400 V, 100 A, LE-03

Trojfázový mechanický elektromer LE-03 pre striedavé napätie je určený k meraniu činnej elektrickej energie v priamom zapojení do obvodu, na podružné meranie spotreby samostatných spotrebičov alebo spotrebičov v skupinách.

UPOZORNENIE: Elektromer je určený len pre informatívne meranie spotreby elektrickej energie!


ČINNOSŤ

Elektromer je vybavený špeciálnym elektronickým okruhom, ktorý generuje impulzy úmerne so spotrebou elektrickej energie danej fázy podľa toku prúdu a svorkového napätia. Impulzy sú signalizované bliknutím LED, prepočítané na spotrebu elektrickej energie a následne zobrazené na mechanickom kotúčovom displeji elektromeru. Posledná červená číslica zobrazuje desatinné miesto - 0,1 kWh (100 Wh).


TECHNICKÉ ÚDAJE

Referenčné napätie: 3 x 230 / 400 V + N
Referenčný prúd: 10 A
Max. prúd: 100 A
Min. prúd: 0,04 A
Trieda presnosti (IEC 61036): 1
Vlastná spotreba: < 10 VA; < 2 W
Rozsah počítadla: 0 ÷ 999 999,9 kWh
Konštanta elektromeru (1,25Wh / imp.): 800 imp. / kWh
Signalizácia odberu prúdu: 3 x červená LED
Signalizácia impulzu: červená LED

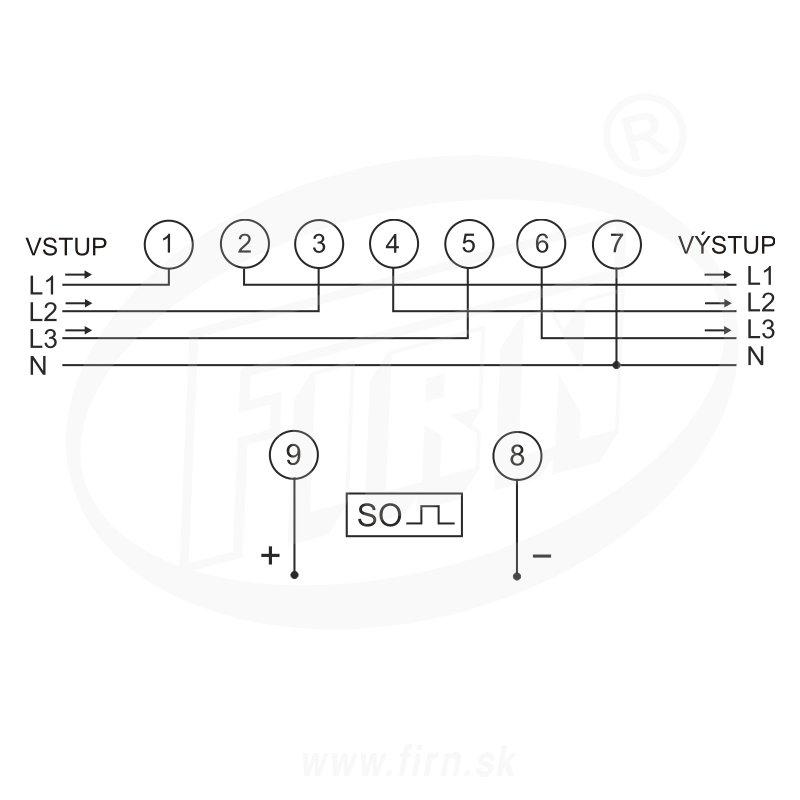

Impulzný výstup S0+ S0-: otvorený kolektor
Napätie impulzu S0+ S0-: < 30 V DC
Prúd impulzu S0+ S0-: < 27 mA
Konštanta impulzu S0+ S0- (1,25 Wh / imp.): 800 imp. / kWh
Dĺžka impulzu: 34 ÷ 80 msek.
Prevádzková teplota: -20 ÷ 65 °C
Stupeň krytia: IP 20
Pripojenie: skrutkové svorky 25 mm²
Rozmery: 7 modulov (122 mm)
Montáž: na DIN lištu TS-35 mm
