Trojfázový 2-tarifný mechanický elektromer, 3 x 230 / 400 V, 100 A, LE-04

Trojfázový mechanický dvojtarifný elektromer LE-04 pre striedavé napätie je určený k meraniu činnej elektrickej energie v priamom zapojení do obvodu, na podružné meranie spotreby samostatných spotrebičov alebo spotrebičov v skupinách.

UPOZORNENIE: Elektromer je určený len pre informatívne meranie spotreby elektrickej energie!


ČINNOSŤ

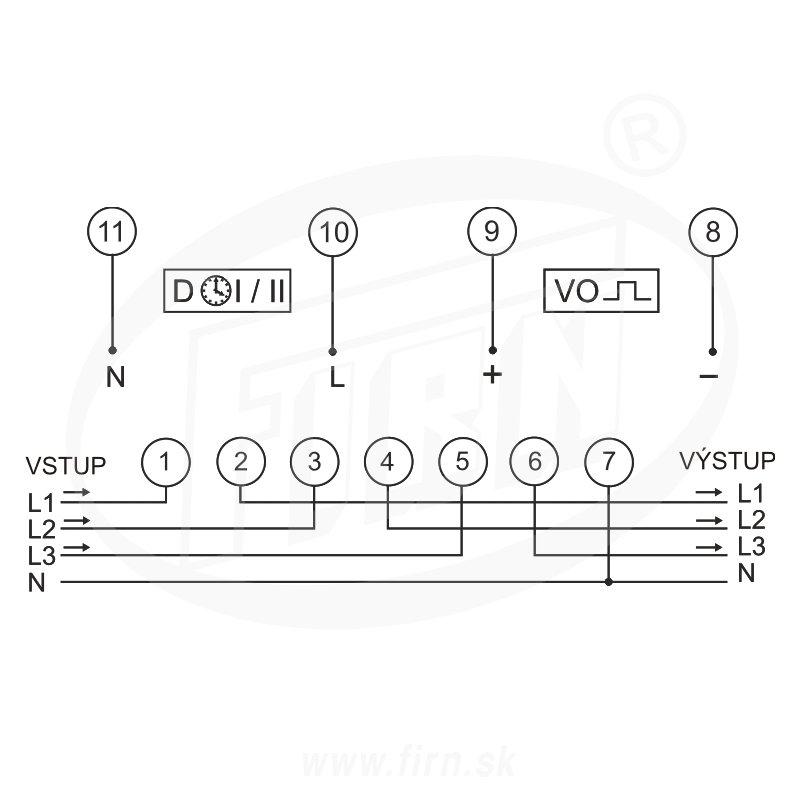

Elektromer je vybavený špeciálnym elektronickým okruhom, ktorý generuje impulzy úmerne so spotrebou elektrickej energie danej fázy podľa toku prúdu a svorkového napätia. Impulzy sú signalizované bliknutím LED, prepočítané na spotrebu elektrickej energie a následne zobrazené na mechanickom kotúčovom displeji elektromeru pre danú tarifu. Prepnutie medzi tarifami sa uskutočňuje pomocou externého zariadenia (napr. spínacích hodín). Po privedení elektrickej napätia na vstup (D) až do jeho zániku je aktívne počítadlo (T1) a v prípade, keď na vstup (D) nie je privedené napätie, je aktívne počítadlo (T0). Posledná červená číslica zobrazuje desatinné miesto - 0,1 kWh (100 Wh).


TECHNICKÉ ÚDAJE

Referenčné napätie: 3 x 230 / 400 V + N
Referenčný prúd: 10 A
Max. prúd: 100 A
Min. prúd: 0,04 A
Trieda presnosti (IEC 61036): 1
Vlastná spotreba: < 10 VA; < 2 W
Rozsah počítadla T0 a T1: 0 ÷ 99 999,99 kWh
Konštanta elektromeru (1,25Wh / imp.): 800 imp. / kWh
Signalizácia odberu prúdu: 3 x červená LED
Signalizácia tarifu: 2 x červená LED
Signalizácia impulzu: červená LED
Impulzný výstup V0+ V0-: otvorený kolektor
Napätie impulzu V0+ V0-: < 30 V DC
Prúd impulzu V0+ V0-: < 27 mA
Konštanta impulzu V0+ V0- (1,25 Wh / imp.): 800 imp. / kWh
Dĺžka impulzu V0+ V0-: 35 msek.
Prevádzková teplota: -20 ÷ 55 °C
Stupeň krytia: IP 20
Pripojenie: skrutkové svorky 25 mm²
Rozmery: 7 modulov (122 mm)
Montáž: na DIN lištu TS-35 mm
