Jednofázový mechanický elektromer, 230 V AC, 45 A, LE-01

Jednofázový mechanický elektromer LE-01 pre striedavé napätie je určený k meraniu činnej elektrickej energie v priamom zapojení do obvodu, na podružné meranie spotreby samostatných spotrebičov alebo spotrebičov v skupinách.

UPOZORNENIE: Elektromer je určený len pre informatívne meranie spotreby elektrickej energie!


ČINNOSŤ

Elektromer je vybavený špeciálnym elektronickým okruhom, ktorý generuje impulzy úmerne so spotrebou elektrickej energie danej fázy podľa toku prúdu a svorkového napätia. Impulzy sú signalizované bliknutím LED, prepočítané na spotrebu elektrickej energie a následne zobrazené na mechanickom kotúčovom displeji elektromeru. Posledná červená číslica znázorňuje desatinné miesto - 0,1 kWh (100 Wh).


TECHNICKÉ ÚDAJE

Referenčné napätie: 230 V AC ± 30 %
Referenčný prúd: 5 A
Max. prúd: 45 A
Min. prúd: 0,02 A
Trieda presnosti (IEC 61036): 1
Vlastná spotreba: < 8 VA; < 0,4 W
Rozsah počítadla: 0 ÷ 99 999,9 kWh
Konštanta elektromeru (1 Wh / imp.): 1 000 imp. / kWh
Signalizácia impulzu: červená LED
Impulzný výstup S0+ S0-: otvorený kolektor
Napätie impulzu S0+ S0-: < 27 V DC
Prúd impulzu S0+ S0-: < 27 mA
Konštanta impulzu S0+ S0- (1Wh / imp.): 1 000 imp. / kWh
Dĺžka impulzu: 70 msek
Prevádzková teplota: -20 ÷ 65 °C
Stupeň krytia: IP 20

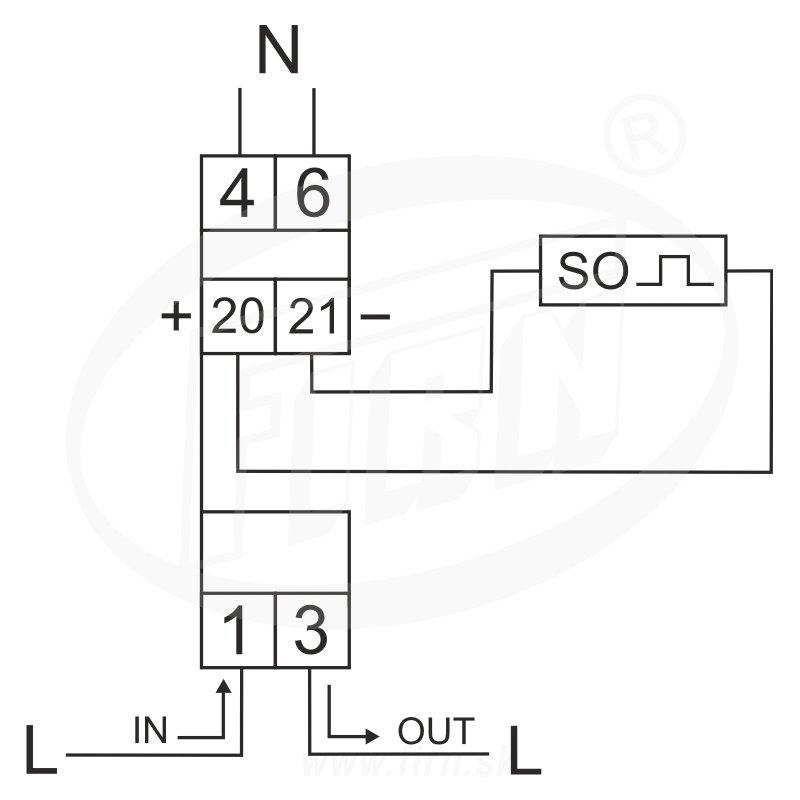

Pripojenie: skrutkové svorky 6 mm²
Rozmery: 1 modul (18 mm)
Montáž: na DIN lištu TS-35 mm
